ТРАНСФОРМАТОРЫ ПРОГРЕВА БЕТОНА  КТПТО-63, КТПТО-80, ТМОБ - 63  и ТМОБ – 80

     Трансформаторы прогрева бетона мощностью 63-80 кВА наружной установки предназначены для электропрогрева и других способов электротермообработки бетона и мерзлого грунта с автоматическим регулированием температуры, в условиях строительных площадок.

     В трансформаторах прогрева бетона применяется трёхфазный двухобмоточный трансформатор типа ТМОБ или КТПОБ мощностью 63-80 кВА с естественным масляным охлаждением. Термообработка бетона ускоряет процесс его твердения, а наличие автоматического регулирования температуры сокращает расход электроэнергии.

     В трансформаторе прогрева бетона имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала при прогреве бетона. Среднее напряжение 121-49В используется для электропрогрева бетона и мёрзлого грунта. Имеется возможность подключения потребителей на трёхфазное напряжение 380В.

     Электропрогрев бетона необходимо выполнять с соблюдением требований техники безопасности СНиП 111-4-80/гл.11 и ГОСТ 12.1.013-7 (бетонные и железобетонные работы и электробезопасность).

     Трансформаторы прогрева бетона типа ТМОБ-63, ТМОБ–80, КТПТО-63 и КТПТО-80 с естественным масляным охлаждением предназначены для электропрогрева бетона и грунта, при среднесуточной температуре воздуха ниже +5 С.

Модели


Трансформаторная станция ТМОБ-63

Трансформатор прогрева бетона ТМОБ-63 (КТПТО-63) с естественным масляным охлаждением



Подробнее>>


Трансформаторная станция ТМОБ-80

Трансформатор прогрева бетона ТМОБ-80 (КТПТО-80) с естественным масляным охлаждением



Подробнее>>


Трансформаторы для прогрева бетона пригодны для наружной установки и для работы в следующих условиях:

  • высота над уровнем моря до 1000 м;
  • температура окружающего воздуха от минус 45°С до плюс 15°С для трансформаторов, предназначенных для работы в условиях умеренного климата (исполнение «У» по ГОСТ 15150-69), от минус 60°С до плюс 40°С для трансформаторов исполнения «Хл» (исполнение для холодного климата);
  • относительная влажность воздуха не более 80% при 25°С для трансформаторов исполнения «У» и «Хл».

Трансформаторы для прогрева бетона не предназначены для работы в следующих условиях:

  • во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и др.);
  • при вибрации и тряске;
  • при частых включениях со стороны питания.

Трансформаторы для прогрева бетона выпускаются с номинальным напряжением первичной обмотки 380 В.

Номинальные напряжения вторичных обмоток трансформатора (обмоток низшего напряжения), схемы и группы соединения обмоток в соответствии с таблицей.

Регулирование напряжения осуществляется переключением без возбуждения (ПБВ). Для регулирования напряжения трансформаторы для прогрева бетона снабжаются переключателями, позволяющими регулировать напряжение ступенями (см. табл.) номинального значения при отключенном от сети трансформаторе со стороны первичной и вторичной обмотки.

Переключатель присоединен к обмотке высшего напряжения.

Габаритные размеры и масса приведены в таблице.

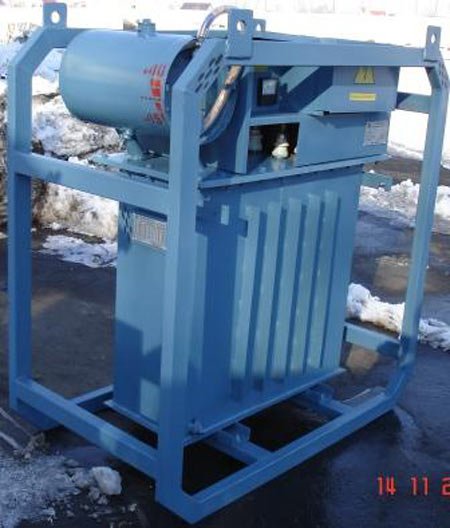

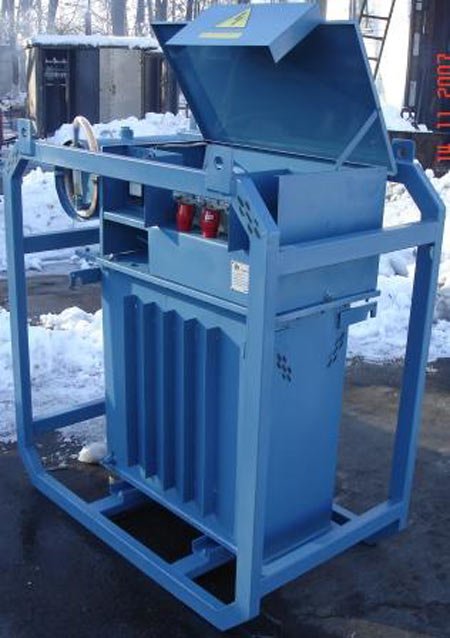

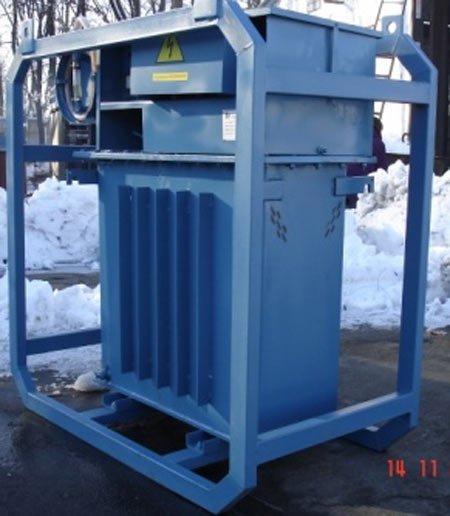

Трансформатор прогрева бетона ТМОБ - 63  и ТМОБ – 80

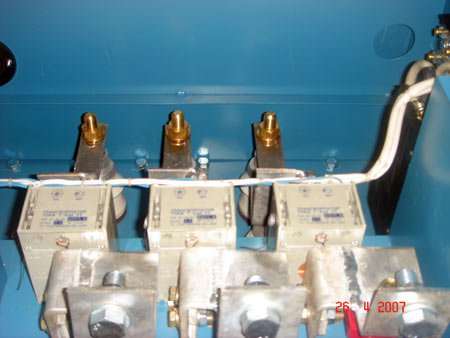

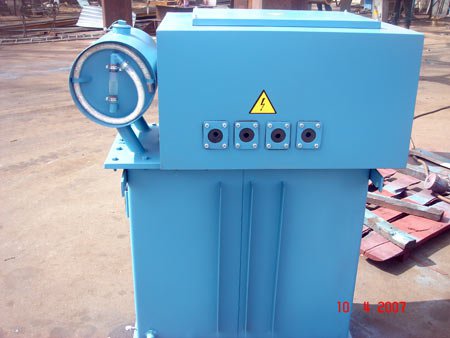

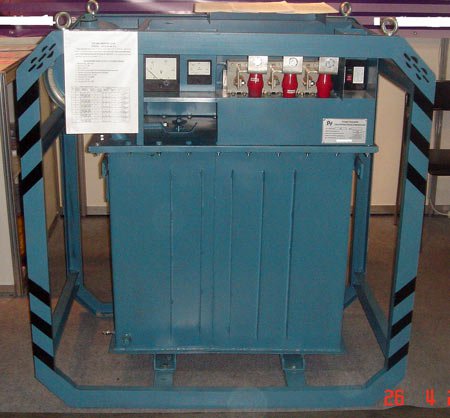

Трансформатор прогрева бетона Трансформаторная станция для прогрева бетона Блок управления станции прогрева бетона

Трансформатор прогрева бетона типа ТМОБ - 63 и ТМОБ – 80 состоят из следующих основных узлов:

  • бак с радиаторами (охладителями);
  • активная часть;
  • вводы;
  • маслорасширитель;
  • термосифонный фильтр;
  • защитные устройства;
  • контрольные приборы.

Бак трансформатора сварной. Баки трансформаторов мощностью 63 — 80 кВт имеют прямоугольную или овальную  форму. В нижней части стенки бака имеется кран (пробка) для спуска масла, пробка для взятия пробы и болт заземления. Трансформаторы для прогрева бетона типа ТМОБ имеют приваренную ко дну жесткую раму (швеллеры) с отверстиями для крепления трансформатора к фундаменту.

Подъем бака и трансформатора в сборе осуществляется за крюки, расположенные под верхней рамой бака, обозначенные надписью на крышке «Крюк для подъема».

Активная часть состоит из остова, обмоток, переключателя.

Остов трансформатора состоит из магнитопровода стержневого типа, собранного из листовой холоднокатаной электротехнической стали, верхнее и нижнее ярмо, которого стянуты ярмовыми балками.

Магнитопровод трехстержневой.

Обмотки многослойные цилиндрические, изготовленные из  прямоугольного алюминиевого провода, который соответствует ТУУ 31.3 00214534-025-2004.

Расположение обмоток концентрическое. Регулирование напряжения осуществляется при помощи  трехфазного переключателя, который представляет собой устройство из подвижных и неподвижных контактов и изоляционных деталей, которые служат для переключения ответвления обмоток.

Концы регулировочных катушек обмоток ВН подключены к неподвижным контактам высоковольтного переключателя.

Фиксация положения переключателя осуществляется фиксирующимся болтом в небольшие отверстия на планке указателя, расположенном на крышке трансформатора.

Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые  соответствуют требованиям ТУ16-757.032-16 6 и ГОСТу 1232-93, располагаются на крышке маслобака.

Трансформаторы для прогрева бетона типа ТМОБ  снабжены маслорасширителем. Емкость расширителя обеспечивает наличие в нем масла при всех режимах работы трансформатора и при колебаниях температуры окружающего воздуха.

Для защиты масла от воздействия наружной атмосферы трансформаторы типа ТМОБ снабжены  воздухоосушителем.  Воздухоосушитель размещён с наружного торца расширительного бака и представляет собой эластичную трубку из поливинилхлорида заполненную сорбентом, подсоединенной одним концом к верхнему патрубку маслоуказателя.

Длина трубки определена  по необходимому количеству влагопоглотителя, гарантирующему безаварийную работу трансформатора. Кроме этого изгиб осушительной трубки необходим для размещения в нижней части изгиба масляного затвора в виде небольшого (25-40 мм) количества  трансформаторного масла.

Во время эксплуатации данное устройство не требует специального ухода. Необходимо не реже одного раза в 3 года эксплуатации заменить сорбент, что легко сделать, ослабив хомут на верхнем патрубке.

Бак трансформатора должен быть обязательно заземлен. Для присоединения заземляющей шины в нижней части бака имеется бобышка с болтом.

Перед присоединением шины контактную поверхность бобышки необходимо зачистить.

Для обеспечения герметичности трансформатора применяется уплотнение из маслостойкой резины.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРОВ ПРОГРЕВА БЕТОНА МАРКИ ТМОБ-63 и ТМОБ-80

Наименование параметров ТМОБ-63 ТМОБ-80
Номинальная мощность, (кВт) 63 80
Напряжение на стороне ВН, (В) 380 380
Ток на стороне ВН, (А) (69,3) (81,6) (95,8) (85,5) (104) (121,7)
Ступени напряжения на ХХ на стороне НН, (В) 49, 60, 70, 85, 103, 121 49, 60, 70, 85, 103, 121
Ток на стороне НН при напряжении, (А) 520 (49-70 В,А) 660 (49-70 В,А)
Ток на стороне НН при напряжении, (А) 301 (85-121 В,А) 382 (85-121 В,А)
Охлаждение масло масло
Габаритные размеры, (мм) 1070х570х1040 1225х560х1036
Масса, (кг) 395 490

Принцип регулировки основан на механическом изменении расстояния  между катушками низкого и высокого напряжения. При этом напряжение х/х остаётся неизменным. Ток изменяется  соответственно в пределах от 20 до 100%.

Трансформатор соответствует всем требованиям ГОСТа 11677-85.

Предприятие-изготовитель гарантирует бесперебойную работу трансформатора в течение трех лет, со дня отгрузки трансформатора, при соблюдениях всех условий монтажа и эксплуатации.
