Піскоструминний апарат або Апарат струминного очищення
АСО-150, АСО-40Э.

Піскоструминні апарати або апарати струминного очищення призначені для очищення повітряно-піскоструминним способом внутрішніх і зовнішніх поверхонь від фарби, окалини й корозії, різного роду забруднень, знежирення, а також при підготуванні поверхонь для фарбування, при ремонтних роботах.

Апарат струминного очищення АСО-40Э Апарат струминного очищення АСО-150
Апарат струминного
очищення АСО-40Э
Апарат струминного
очищення АСО-150

Робота піскоструминного апарату відео

Технічні характеристики піскоструминного апарату або апаратів струминного очищення

Модель АСО-40Э АСО-150
Продуктивність по очищенню поверхні, м2 / год 0,8 ... 3 4 ... 20
Витрата стисненого повітря, м3 / хв 0,6 ... 1 2 ... 5
Робочий тиск, атм. 3,5 ... 6 3,5 ... 7
Обсяг камери, л 35 150
Витрата абразиву на 1 м2, кг 35 ... 40 35 ... 40
Внутрішній діаметр шланга для подачі піску 16  25
Дистанційне керування - +
Маса, кг 30 150
Габаритні розміри (довжина, ширина, висота), см 50х43х91 85х80х120

Підбір піскоструминного апарату відео

Вибір компресора для роботи піскоструминного апарату

Для роботи з піскоструминним апаратом АСО-40Э необхідний компресор, продуктивністю 0,5 ... 1 м3/хв. Завод пропонує поршневі компресори С415М, С416М.

Для роботи з апаратом струминного очищення АСО-150 необхідний компресор, продуктивністю 2 ... 5 м3/хв. Завод може запропонувати марку К3, продуктивністю 2 м3/хв.

Що  використовувати як абразивний матеріал для роботи.
Піскоструминних апаратів АСО-40Э і АСО-150.

При роботі з апаратами струминного очищення в якості абразивного матеріалу найчастіше використовують звичайний річковий просіяний і добре просушений пісок. Також, як абразив, можна використовувати більш дорогі матеріали: кварцовий пісок, сталеву або чавунну січку з розміром частинок для апарату АСО-40Э  0,1-0,8 мм, а для апарату АСО-150  0,1-1,8 мм.

Необхідно відзначити, що при роботі на піскоструминних апаратах необхідно передбачити можливість збору абразиву для повторного його використання, що дозволить Вам заощадити Ваші кошти.

Абразивний порошок ТУ 3989-001-32115845-2002 призначений для струминного очищення наступних поверхонь:

  • Металевих - видалення старих покриттів, окалини та іржі перед нанесенням захисного покриття;
  • Цегляних, бетонних, кам'яних - видалення старих покриттів, видалення зруйнованих і розморожених ділянок при ремонті, а також перед фарбуванням.

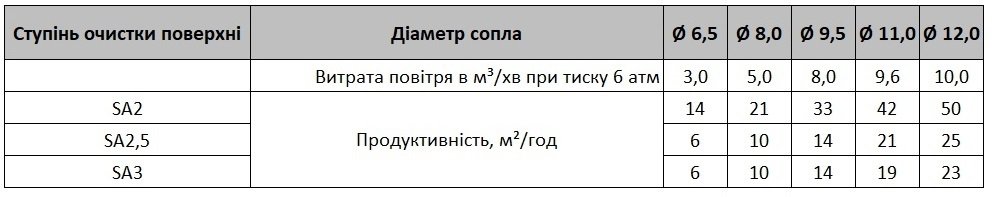

Залежність витрати стисненого повітря (М3 / ХВ) і абразивного матеріалу
від тиску стисненого повітря і діаметра сопла піскоструминного апарату.

В комплект поставки піскоструминних апаратів входить:

  • сопла зі сталі - сопло діаметром 10мм + запасні сопла діаметром 8, 10мм (АСО40Э) і сопло діаметром 10мм + запасне сопло діаметром 10мм (АСО150);
  • абразивні шланги довжиною 3м (АСО40Э) 10м (АСО150).

Таблица зависимости расхода сжатого воздуха (м3/мин) и абразивного материала (кг/час) от давления сжатого воздуха и диаметра сопла аппарата струйной очистки

                             Тиск повітря в соплі, атм
Діаметр сопла, мм 3,5 4,5 5,0 5,6 6,3 7,0
8 мм 2,2

213
2,5

243
2,9

275
3,3

305
3,6

336
4,2

409
витрата повітря, м3/хв

витрата абразиву, кг/год
10 мм 3,0

303
3,6

348
4,0

393
4,6

436
5,0

478
5,6

545
витрата повітря, м3/хв

витрата абразиву, кг/год

Сопла для піскоструминний апаратів АСО-40Э і АСО-150 із сталі 45 та з карбіду бору.

Сопло для піскоструминного апарату діаметром 10 мм сталь45 сопло для пескоструйного аппарата Сопло для піскоструминного апарату
Сопло для
піскоструминного
апарату діаметром
10 мм сталь 45
Сопло для
піскоструминного
апарату діаметром
8 мм сталь 45
Сопло для
піскоструминного апарату
діаметром 6 мм, 8мм і
10 мм з карбіду бору

При роботі з апаратами струминного очищення марки АСО-40Э і АСО-150 використовуються сопла діаметром 8 мм і 10 мм.

В комплект поставки піскоструминних апаратів входять сопла зроблені з термообробленої сталі 45. Ресурс сопел з такого матеріалу складає близько 200 годин роботи. При необхідності ми можемо доукомплектувати піскоструминний апарат соплами з більш зносостійкого матеріалу, карбіду бору. Робочий ресурс такого сопла становить 900-1000 годин.

Пістолет для піскоструминного апарату марки АСО-150

Пістолет для піскоструминного апарату марки АСО-150

Пістолет для піскоструминного апарату марки АСО-40Э

Пістолет для піскоструминного апарату марки АСО-40Э

Шолом оператора для піскоструминного апарата АСО-40Э і АСО-150

Шолом оператора абразиво-струминного очищення «Кивер-1» для роботи на відкритих майданчиках, в закритих камерах (при піскоструминних роботах і дробоструминних роботах).

Опис шолома піскоструминника «Кивер-1».

Корпус шолома піскоструминника виконаний з ударостійкого склопластику. Зовнішнє захисне скло являє собою звичайне скло марки М3 (товщиною 3 мм.), Легко замінюється і недороге в обслуговуванні. Внутрішнє скло виконане з полікарбонату, щоб захистити очі оператора, на випадок пошкодження зовнішнього скла. До шолома кріпиться захисна абразивостійка пелерина, рукав для подачі повітря в підшоломний простір оператора, регулятор подачі повітря з швидкороз'єднувачем, який кріпиться на ремені.

Шолом піскоструминника Шолом піскоструминника Шолом для піскоструминних робіт
Шолом піскоструминника
Кивер 1
Шолом для піскоструминних робіт
Кивер 1
